Antiguo 26/07/2006, 22:47   #1
BIOSUPDATE
Usuario Activo

Fecha de ingreso: 28/jul/2003
Mensajes: 26
BIOSUPDATE está en el buen camino

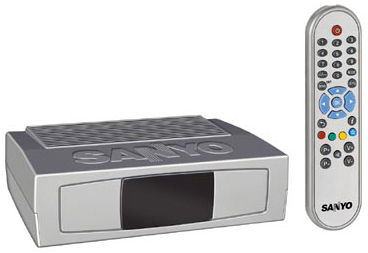

SANYO TU-ED1 (Review Técnico)

SANYO TU-ED1




[b]CARACTERÍSTICAS[/b]

[u]Modelos de la serie CB4-A[/u]

TU-ED1: Modelo de prestaciones básicas destinado al mercado español
TU-ED1EU: Modelo de prestaciones básicas destinado al mercado europeo
TU-EDHD2: Modelo de prestaciones básicas más disco duro para grabación de servicios digitales

[u]Sistema de sintonía[/u]

Síntesis de frecuencia, búsqueda automática y manual.
Banda III: canales 5-12 (VHF)=E5-E12 (modelo TU-ED1EU)
Banda IV-V: canales 21-69 (UHF)=E21-E69

[u]Sistema de recepción[/u]

Conforme a EN 300 744 (DVB-T):
Modo de transmisión: COFDM 2k/8k
Constelación: QPSK,16-QAM, 32-QAM, 64-QAM
Intervalo de guarda: 1/4,1/8,1/16,1/32
Tasa de codificación: 1/2, 2/3, 3/4, 5/6, 7/8
Detección automática de los parámetros de transmisión

[u]Sistema de decodificación de audio y video digital[/u]

Audio: ISO/IEC 11172-3 (MPEG-1 Audio), Layer I,II
Dolby Digital (AC-3). Disponible en la salida de audio digital
Video: ISO/IEC 13818-2 (MPEG-2 Vídeo), MP@ML

[u]Sistema de color de salida[/u]

PAL, SECAM

[u]Antena[/u]

Toma antena exterior 75 Ω. IEC hembra
Toma de Loop through 75 Ω. IEC macho

Conectores AV

Euroconector TV: Salidas de RGB(con Fast Blanking) o Vídeo compuesto o S-VHS y audio estéreo (modo dependiente de la transmisión recibida).
Euroconector AUX: Entradas de RGB(con Fast Blanking) o Vídeo compuesto y audio estéreo. Salidas de Vídeo compuesto o S-VHS y audio estéreo (modo dependiente de la transmisión recibida).
Audio Out: Doble RCA con salida de audio estéreo.
Optical Out: salida óptica de audio digital S/PDIF según normas IEC-60958 y IEC-61937

[u]Conector de servicio[/u]

Mini-DIN 8pin [b](Este es el divertido ¡¡¡¡)[/b]

Recursos del sistema

Frecuencia de reloj interna del microprocesador: 120MHz

Memoria:
TU-ED1: 16MiB de RAM (gráficos, vídeo y datos), 2MiB de Flash (programa)
TU-EDHD2: 32MiB de RAM(gráficos, vídeo y datos), 4MiB de Flash (programa)

[u]Actualización de software via broadcast[/u]

Según norma DVB-SSU TS102 006 (Simple Profile)

[u]Tensión de red[/u]

230±15% Vac 50-60 Hz

[u]Alimentador externo[/u]

TU-ED1: 12V±5%, 10W
TU-EDHD2: 12V±5%, 15W

[u]Estilo, duración y transparencia de OSD[/u]

Configurable

[u]Idiomas de menús[/u]

TU-ED1: Español, Catalán, Gallego, Vasco, Inglés
TU-EDHD2: Español, Catalán, Gallego, Vasco, Inglés

[u]Funciones de tiempo[/u]

Función de fecha, hora

[u]EPG[/u]

Información sobre el evento actual y el siguiente (now & next)

[u]Navegador y Lista de Favoritos[/u]

1 lista de favoritos

[u]Alarmas[/u]

De aviso y grabación

[u]Teletexto[/u]

Nivel 1.5 FLOF con memoria de 800 páginas ( a partir de la versión 1.2.0 de software )



[b]SINTONIZADOR[/b]

El sintonizador DTT7578 está preparado para la recepción de canales digitales según la normativa ETS 300744 (DVB-T). El sintonizador consiste de, un sintonizador VHF (banda III) y UHF(banda IV y V), un “loop through”, una alimentación para una antena activa externa y un combinador para insertar en la salida de TV una señal de RF. Después de un filtrado y una amplificación de la señal de entrada, ésta se convierte a Frecuencia Intermedia estándar de 36MHz mediante un oscilador/mezclador. Posteriormente la señal pasa por un filtro de ancho de banda seleccionable entre 7 ó 8 MHz y por un amplificador de FI. Las salidas son en modo diferencial con un nivel de la señal suficiente para poder conectarlas directamente a la entrada del conversor A/D del demodulador. La tensión de sintonía se genera internamente mediante un conversor DC/DC con lo que se puede alimentar el sintonizador con una única fuente de 5V. La sintonía es por síntesis de frecuencia programable mediante el bus I2C así como el cambio de banda.

El “loop-through” permite llevar la señal de RF a través del conector IEC-macho hacia un TV o un vídeo.

La señal AGC2T hacia el sintonizador controla la ganancia del amplificador de FI para tener a la entrada del conversor A/D del demodulador la amplitud óptima. En caso de recibir señales de RF con un nivel alto, se reduce también la ganancia de los amplificadores del sintonizador.



[b]Demodulador COFDM[/b]

El demodulador COFDM convierte la señal de FI proveniente del sintonizador a paquetes TS. Es conforme a la normativa EN300744 (DVB-T), capaz de demodular tanto el modo 2K como el 8K. Soporta todos los intervalos de guarda, constelaciones y tasas de codificación especificadas por la norma.

La salida FI del sintonizador, a través de dos condensadores de paso, se lleva a un conversor A/D de entradas simétricas. El valor diferencial máximo permitido a la entrada es de 2Vpp. La frecuencia de muestreo del ADC se genera a partir de un reloj de un oscilador a cristal. Una vez digitalizada la entrada, se realiza la conversión a banda base y se demodula.
Después de aplicar los algoritmos de corrección de errores, las muestras recuperadas están disponibles a la salida en formato TS paralelo.

La señal de AGC, AGC2T, controla la ganancia del amplificador de FI del sintonizador para tener la amplitud óptima a la entrada del ADC.



[b]Comunicación con el sintonizador y el microprocesador[/b]

La comunicación con el microprocesador se realiza mediante un bus I2C común. La conexión con el sintonizador es a través de un bus I2C dedicado. Este bus está por defecto parado (líneas I2C a nivel alto). Cuando el microprocesador quiere comunicarse con el sintonizador informa primero al demodulador y a continuación envía el mensaje que el demodulador puentea hacia el bus dedicado. La comunicación con el sintonizador se hace de este modo ya que un bus I2C ruidoso puede empeorar sus prestaciones. Al ser un bus dedicado, solamente hay movimiento en el bus cuando se quiere acceder al sintonizador.



[b]Indicadores de calidad/nivel de señal[/b]

El demodulador dispone de una serie de registros que nos dan una indicación de la calidad y el nivel de la señal. El OSD presente en las pantallas de sintonía manual o automática “Nivel de señal” da una estimación de la relación señal a ruido de la señal de RF donde el 100% indicaría una relación señal a ruido de 32dB.



[b]TSmux[/b]

El DTTi5516 permite dos entradas de TS (TSin1 y TSin2) accesibles desde el exterior del circuito integrado, más una entrada interna (SWTS). El Dispositivo TSmux es un multiplexor de TS que permite seleccionar cualquiera de estas 3 entradas y llevarla al bloque de TS Demux.

La entrada SWTS es interna al dispositivo. No es accesible desde el exterior. En los modelos con disco duro, la información grabada en forma de paquete de TS se lee a través del bus de memoria EMI, y se convierte a formato TS estándar para generar una entrada más al TSmux.



[b]TS Descrambling, Demux, Filtering[/b]

Una vez seleccionada la fuente de TS, éste se lleva al siguiente bloque donde se realizan las siguientes funciones:

- Detección de sincronismo de TS

- Descrambling (decodificación). En caso de tener emisiones codificadas (y disponer del permiso para acceder al servicio) se ejecuta el algoritmo de decodificación estándar de DVB. Está basado en un generador de números
pseudoaleatorios

- Filtrado de paquetes de TS por PID y por Secciones

- Chequeo de CRC de PES y de Sección

- Almacenamiento en SDRAM (a través del bus SMI) de los paquetes de vídeo, audio y datos.



[b]MPEG2 Video Decoder[/b]

Se trata de un dispositivo hardware que a partir de los paquetes PES de vídeo almacenados en los buffers de memoria SMI, es capaz de descomprimir estos paquetes y generar una imagen que se almacena también en la memoria SMI.

Los formatos de entrada aceptados son los siguientes:

MPEG-1 Video ES,
MPEG-1 ISO 11172-1 packets
MPEG-2 Video ES,
MPEG-2 Video PES.



[b]Graphics & Display[/b]

Es un dispositivo capaz de leer, procesar y mezclar diferentes planos de imagen almacenados en la memoria SMI. Es capaz de trabajar hasta con 5 planos diferentes al mismo tiempo: Color de fondo, Imagen Fija, Imagen de vídeo descomprimida, OSD y Cursor.

Dispone de dos salidas hacia el Vídeo Encoder para generar las señales de vídeo analógico:

- Salida 4:4:4 : incluye todos los planos de imagen disponibles. Es la salida que se presentará en pantalla si no se cancela RGB.

- Salida 4:2:2 : en esta salida el plano de OSD se puede inhibir. Se puede usar para grabar en un VCR.



Teletext DMA

La información de teletexto se inserta dentro del TS como paquetes PES de datos privados (según la norma EN 300 472). Estos paquetes, una vez demultiplexados, se almacenan en la SMI. El dispositivo Teletext DMA (Direct Memory Access) accede a la zona de memoria donde se encuentran y los envía al encoder de vídeo para su inserción dentro de la señal CVBS.

A partir de la versión de firmware 1.2.0, se ha implementado el teletexto por software, memorizando todas las páginas, decodificándolas y presentándolas como si fuera un OSD. De este modo se tiene un acceso inmediato a cualquier página. Para conseguir la máxima calidad de imagen, el STB se debería visualizar en el TV a través de su entrada RGB. Si se hace a través de la entrada de vídeo compuesto, la imagen en el televisor será de una calidad poco satisfactoria al entrar en teletexto.



[b]Video Encoder[/b]

Es el dispositivo capaz de convertir un flujo digital en formato 4:2:2 a señal analógica banda base PAL/SECAM/NTSC y de convertir un flujo digital en formato 4:4:4 a señal analógica en componentes RGB. Además inserta la información de teletexto durante el retorno de vertical. La conversión a analógico la realiza mediante dos conversores D/A triples de 10bits.
La generación de la subportadora de color se realiza mediante síntesis de frecuencia tomando como referencia el reloj de 27MHz generado por el VCXO.

Debido a que solamente se dispone de un PAL/SECAM/NTSC encoder, el OSD estará presente tanto en la señal de vídeo que va hacia el scart de TV como en el que va hacia el scart de VCR.



[b]MPEG Audio Decoder[/b]

Se trata de un dispositivo hardware que a partir de los paquetes PES de audio almacenados en los buffers de memoria SMI, es capaz de descomprimir estos paquetes y generar una señal de audio digital PCM que se lleva a los DACs de audio

Los formatos de entrada aceptados son los siguientes:

MPEG-1 audio layers I y II

Dolby Digital (AC-3)

Las salidas generadas por este dispositivo son las siguientes:

- Dos salidas de audio digital en formato I2S. Una de ellas es interna al dispositivo y se lleva a los DACs de audio. La otra salida está disponible en pins del circuito integrado aunque no se utiliza en este chasis.

- Audio digital en formato S/PDIF. Ver apartado Salida óptica de audio digital.



[b]Audio DACs[/b]

Convierte la señal de salida digital del decodificador de audio a señal analógica en corriente diferencial. Las señales de salida están accesibles en los pins del integrado. Son las señales OutMLeft, OutPLeft, OutMRight, OutPRight. El uso de una salida en formato diferencial permite obtener una mejor relación señal-ruido. Las señales de salida se convierten a tensión mediante un circuito integrado. Este integrado es un amplificador operacional cuádruple trabajando como doble amplificador diferencial.



[b]Microprocesador[/b]

El microprocesador integrado es el modelo ST20. Se trata de un procesador RISC de 32bits con una frecuencia de reloj interna de 120MHz.

[URL=http://www.st.com/stonline/products/literature/bd/10265/dtti5516.pdf]AQUI[/URL] el "DATA BRIEF" del integrado DTTI5516AUA.


[b]Interfaz de memoria[/b]

El circuito integrado DTTi5516 dispone de dos interfaces de memoria independientes:

[u]SMI[/u]: se usa de interfaz con la memoria donde se almacenan los buffers usados en la decodificación de audio y vídeo MPEG.
Para el modelo TU-ED1, en esta memoria se almacena también la aplicación.

[u]EMI[/u]: se trata de un interfaz configurable de memoria. En este interfaz está conectada la memoria Flash, memoria no volátil donde se almacena la aplicación, y en los modelos TU-EDHD2 se conectan también otra memoria donde se guardan programa y datos, y el interfaz de disco duro.

La memoria RAM es del tipo SDRAM (Synchronous Dynamic Random Access Memory). Es una memoria volátil, dinámica (se debe “refrescar”) y síncrona (las transferencias de información se realizan durante ciertos instantes de la señal de reloj).



[b]Clocks[/b]

El microprocesador dispone de dos relojes:

Reloj de tiempo real (RTC): Se trata de un reloj de 32.768Hz. El oscilador dispone de un pin de alimentación independiente con lo que puede operar aunque el resto del circuito integrado esté desconectado.

27MHZClockCPU: este reloj se genera mediante un oscilador a cristal controlado por tensión (VCXO). A partir de él se generan internamente, por multiplicación, el resto de relojes necesarios para el funcionamiento de los diferentes dispositivos del circuito integrado. La frecuencia nominal del oscilador es de 27MHz. El VCXO dispone de un pin de control de la frecuencia de salida. Esta tensión continua de control se genera filtrando una tensión modulada en PWM generada por un puerto del microprocesador. La variación de la frecuencia del VCXO es de ±100ppm. El motivo de que la frecuencia deba ser variable es la de tener la posibilidad de generar un reloj que siga al de la emisora.



[b]JTAG[/b]

El microprocesador dispone de un puerto JTAG. Se accede a él a través del conector KJTAG. Mediante éste se puede controlar el microprocesador. También se utiliza para la escritura de la memoria Flash.



[b]RESET[/b]

Una vez suben las alimentaciones y están estables, el pin de Reset debe pasar a nivel alto. Para la generación de la señal notCPU_RESET se dispone de un circuito supervisor de tensión más una circuitería discreta que genera un retardo en la señal de Reset. El supervisor de tensión es un circuito que genera un Reset cuando la alimentación está fuera de unos determinados límites. El circuito integrado TS831, que supervisa la tensión de 3,3V generando un reset a nivel bajo cuando la alimentación es menor de 2,6V.



[b]RS-232[/b]

El microprocesador dispone de una UART que se puede configurar como interfaz RS232. Las señales generadas son Rx y Tx. Estas señales tienen niveles TTL/CMOS. Para generar los niveles de línea RS232 correctos, se usa el circuito integrado. La conexión exterior RS232 se realiza en el conector Kserv. Los parámetros de comunicación son los siguientes:

Baud Rate 115200bps
Bits de datos 8
Paridad Ninguna
Bits de Stop 1



[b]Buses I2C[/b]

Existen tres buses I2C en el chasis.

Uno se usa únicamente para conectar el demodulador y el sintonizador. Así este bus no se ve afectado por los accesos a otros dispositivos I2C.

SDA,SCL_C se usan para conectar el microprocesador y el demodulador. Aunque los dos están integrados en el mismo encapsulado, se trata de dos circuitos integrados separados (multichip).

SDA,SCL se usan para la memoria E2PROM y la matriz de AV.



[b]E2PROM[/b]

La memoria E2PROM almacena las preferencias de usuario, PIN, la lista de Multiplex y de servicios.



[b]Salida óptica de audio digital[/b]

La salida SPDIF se puede configurar de dos modos posibles:

- Si se selecciona en el menú de configuración la salida óptica de audio como PCM, en ésta estarán disponibles las muestras de audio estéreo decodificadas.

- Si se selecciona en el menú de configuración la salida óptica de audio como AC-3, en ésta estarán disponibles las muestras de audio comprimidas. Si en esta salida se conecta un equipo con decodificador Dolby Digital integrado,
ésta es la opción a seleccionar.

La señal SPDIF se lleva a un transmisor óptico EI900, que convierte la señal eléctrica en pulsos de luz mediante un LED interno. El cable óptico de conexión con un equipo exterior debe ser del tipo Toslink.

(c) BIOSUPDATE, julio 2006
BIOSUPDATE está desconectado
Respuesta rápida a este mensaje
Responder Citando Subir
Publicidad: Conoce las ofertas de ANUNCIATE
Antiguo 26/07/2006, 22:49   #2
BIOSUPDATE
Usuario Activo

Fecha de ingreso: 28/jul/2003
Mensajes: 26
BIOSUPDATE está en el buen camino
NO OS COMPLIQUEIS CON ACTUALIZAR EL FIRMWARE, LOS TU-ED1 ESTAN EN GARANTIA, QUE LOS ACTUALIZEN EN EL S.A.T.



[color=red][size=4] [b]¡¡¡ OJO ¡¡¡ SI OS CARGAIS VOSOTROS EL DECO INTENTANDO ACTUALIZARLO SANYO NO SE HACE RESPONSABLE.[/b] [/size][/color]










BIOSUPDATE está desconectado
Respuesta rápida a este mensaje
Responder Citando Subir
Antiguo 26/07/2006, 22:49   #3
BIOSUPDATE
Usuario Activo

Fecha de ingreso: 28/jul/2003
Mensajes: 26
BIOSUPDATE está en el buen camino
[size=4][color=red][b]Con fecha 26-7-2006 se ha enviado un correo electronico a todos los S.A.T. Oficiales sobre la existencia de una nueva actualización de firmware para corregir el problema del TU-ED1 con "laSexta" y "SETenVEO".

Tambien esta disponible para su descarga en la pagina web de SANYO ESPAÑA para S.A.T. Oficiales.

La unica via que debeis usar es la del S.A.T. Oficial para evitaros problemas de posibles daños de una actualizacion incorrecta o corrupta. Todos los TU-ED1 están en garantia (2 Años) por lo cual "en teoria" y salvo casos excepcionales la actualizacion se deberia hacer sin cargo al cliente.

Para consultas técnicas podeis dirigiros al Servicio de Asistencia Técnica en [email]sat@sanyo.es[/email][/b][/color][/size]
BIOSUPDATE está desconectado
Respuesta rápida a este mensaje
Responder Citando Subir
Antiguo 16/01/2007, 13:17   #4
lk1
Usuario Registrado

Fecha de ingreso: 18/dic/2004
Mensajes: 29
lk1 está en el buen camino
Alguien puede pasarme el sof de este aparato
lk1 está desconectado
Respuesta rápida a este mensaje
Responder Citando Subir
Antiguo 14/10/2010, 21:28   #5
lk1
Usuario Registrado

Fecha de ingreso: 18/dic/2004
Mensajes: 29
lk1 está en el buen camino
Yo sigo igual,nada de nada.
lk1 está desconectado
Respuesta rápida a este mensaje
Responder Citando Subir
